白茅根提取濃縮設備，真空濃縮設備詳細介紹

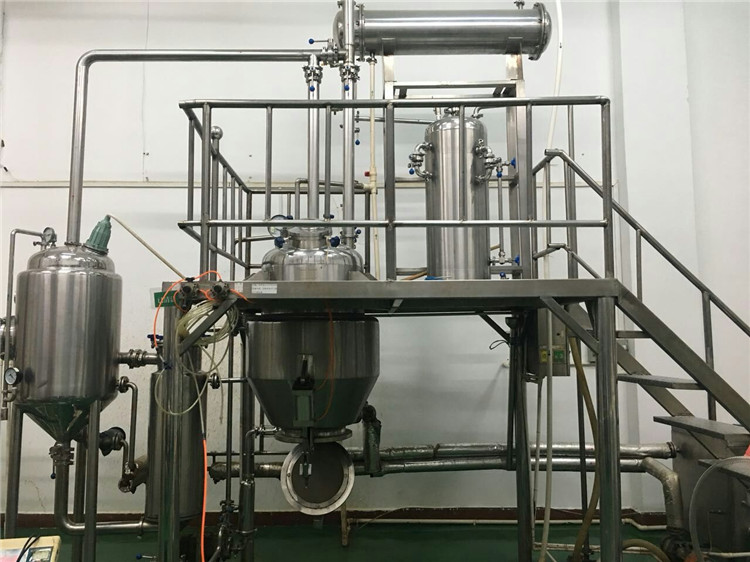

多功能提取濃縮機組，主要有50L、100L、200L、300L等容積規格，用戶可根據自身需求選型。成套設備主要包括提取罐（靜態或動態）、真空濃縮罐、冷凝器、冷凝液收集罐、油水分離器、提取液過濾器、料液輸送泵、真空泵、內部閥門管路系統、電控系統、集成平臺幾部分。設備均由304或316L優質不銹鋼制成，內、外表面精細拋光無死角，易清洗，符合新版GMP要求。設備加熱形式可根據用戶工況設計為蒸汽加熱式或電加熱式，用戶無需鍋爐熱源也可使用。

 提取罐及濃縮罐均設有加熱夾層、耐高溫保溫層、觀察視鏡、視燈、CIP自動旋轉清洗球、便捷拆卸式法蘭上蓋，檢修清洗非常方便。提取罐可根據用戶需求配攪拌裝置，實現動態提取，并配有投料口、快開式出渣門及過濾網；真空濃縮罐保證提取液在高真空狀態下快速低溫蒸發濃縮，特殊定制的攪拌裝置有效地避免了料液因濃度過高而出現的粘壁現象，攪拌裝置采用優質機械密封，確保不會因高真空而出現漏氣現象；列管式換熱裝置保證提取罐及濃縮罐因加熱而產生的蒸汽能夠及時被冷凝成液相回收；冷凝液收集罐配有優質玻璃管液位計，能夠隨時觀察水位高低；油水分離器采用玻璃視盅式，方便觀察；直角式管道過濾器配60-100目（精度可選）不銹鋼過濾網，拆卸、清洗非常方便；離心式衛生級料液輸送泵實現轉料、循環功能；水環式真空泵，性能可靠，噪音小，確保真空系統的穩定；系統內部的管路均采用衛生級鏡面管道、衛生級閥門等管件，符合GMP醫藥標準；電控系統配有不銹鋼電控柜，可實現提取溫度、濃縮溫度的顯示及自動控制、各電機的開?？刂?、操作簡單方便；整套設備安裝于一體式不銹鋼集成平臺，底部設滾動輪帶鎖止功能，整機結構緊湊、靈活方便、外形美觀、占地面積小，用戶只需接入水、電即可使用。

設備型號規格

注：本表格數據僅供參考，可根據用戶需要另行設計，請以較終實物為準。

設備主要特點：

• 模擬工業化生產工況設計制作，接近工業化大生產狀態，避免小試結果和工業化生產結果不對應情況的發生；

• 適用于多種物料，通用性強，應用范圍廣；

• 多種規格供用戶選擇或定制，特別適合于批量小、品種多的物料小試、中試

• 由304或316L優質不銹鋼材質制造，精細拋光，耐腐蝕；

• 弧形設計，排料完全徹底，無死角，無殘留，符合GMP醫藥標準；

• 蒸汽加熱或電加熱兩種加熱方式，受熱均勻，滿足無蒸汽鍋爐的用戶使用；

• 耐高溫保溫層能有效隔熱保溫，減少能耗，避免操作人員燙傷事故發生；

• 采用動態（選配）提取、真空濃縮，效率高；

• 不銹鋼控制柜，實現提取濃縮溫度的自動控制及顯示，操作方便；

• 系統內部電路、管路已連接，用戶只需接入外部水、電即可使用；

• 一體式集成平臺帶滾動輪，便于整體移動，結構緊湊、占地面積小；

• 整機性能穩定可靠，外形美觀大方，清洗保養方便
