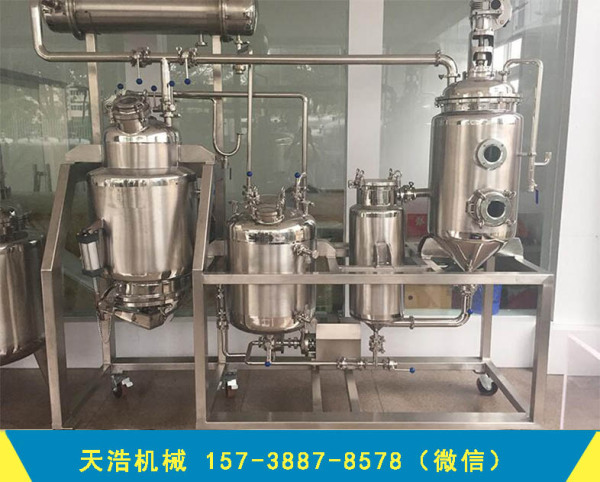

多功能提取罐可用于中藥、食品、化工、制糖、油脂行業的常壓、微壓、水煎、溫浸、熱回流、強制循環、滲漉、芳香油提取及有機溶煤的回收等多種工藝操作。無論水提、醇提、油提、蒸制,回收殘渣中溶媒等工藝流程,均能適用,做到一罐多用設備利用率高。罐體配備CIP 清洗自動旋轉噴洗球,測溫孔、防爆視孔燈、視鏡、快開式投料口等,確保操作簡便,符合GMP 標準。設備內筒體材質為進口SUS304 ,夾套采用全封閉硅酸鋁毯保溫,外筒體貼SUS304 亞光薄鋼板飾面。設備成套供應包括:除沫器、冷凝器、冷卻器、油水分離器、過濾器、氣缸控制臺等附件。
系統組成:
設備主要形式有正錐式、蘑菇式、直筒式、斜錐式、倒錐式??勺黛o態提取,也可根據生產工藝需要,配置攪拌器作動態提取。
1、主罐體,帶夾套及保溫,上有人孔,下有氣缸控制出渣門開關,勞動強度低。
2、 捕集器,主要用來消除煎煮中藥時產生的泡沫,并防止藥流蒸汽中的藥渣進入冷凝器。
3、 冷凝器,主要作用為藥液蒸汽進行冷凝與酒精回收。
3、 冷卻器,主要作用對冷凝液與溶媒進行冷卻。
4、 油水分離器,主要作用在提油時,經冷卻的回收液進行油分離,以獲得需要的芳香油。
5、 氣液分離器,分離汽液防止放空時的液體帶出罐外。
6、 攪拌器,攪拌缸內的物料,使之提取的固體內部有效成分能均勻加熱與完全煎煮出來,有利于出渣。
主要參數:
參數/型號 | 0.5m3 | 1m3 | 2m3 | 3m3 | 4m3 | 6m3 | 8m3 | 10m3 | |||||||
全容積(L) | 650 | 1200 | 2300 | 3300 | 4300 | 6400 | 8600 | 11000 | |||||||
罐內設計壓力(Mpa) | <0.1 | ||||||||||||||
夾套設計壓力(Mpa) | ≤0.3 | ||||||||||||||
壓縮空氣壓力(Mpa) | 0.6-0.7 | ||||||||||||||
投料口直徑 | 350 | 400 | 400 | 400 | 400 | 450 | 500 | 500 | |||||||
排渣口直徑 | 500 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | |||||||
加熱面積(m2) | 2.7 | 3.6 | 5 | 6.5 | 7.5 | 11 | 13 | 15 | |||||||
冷凝面積(m2) | 3 | 4 | 5 | 6 | 8 | 8 | 12 | 15 | |||||||
冷卻面積(m2) | 0.5 | 0.5 | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 |
